Descrizione prodotto
Dettagli
COMUNELLO GATE DIVISION

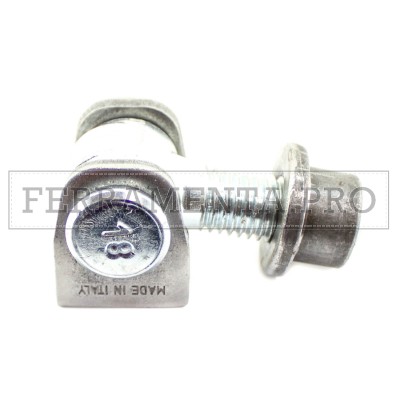

Art. 135
Cod. FC-5092
IMPIEGO: Cardine per cancelli battenti in acciaio.
TIPO: Cardine con ali e bussola.
FISSAGGIO: A saldare su pilastro in acciaio.
MATERIALE: Acciaio zincato elettroliticamente.
RICICLO: Smaltire come materiale ferroso secondo le leggi vigenti nel paese di installazione.
AVVERTENZE: Il costruttore si riserva di modificare senza preavviso le caratteristiche del prodotto secondo le proprie esigenze.
Il costruttore non risponde di modifiche anche parziali del prodotto e le prestazioni dichiarate sono valide solo se si seguono le modalità di installazione eseguite da personale qualificato.
| CARATTERISTICHE TECNICHE | ||||
|---|---|---|---|---|
| 135-M18 | 135-M22 | |||
| PESO PEZZO | 0,04Kg | 0,08Kg | ||
| PORTATA (P) L/H=1 |
150Kg (coppia di 402-60) |
200Kg (coppia di 402-80) |
||
| CADENZA MANUTENZIONI | ||||
| CASA PRIVATA |
AZIENDA | MAGAZZINO | CONDOMINIO <20 UNITÀ |
CONDOMINIO >20 UNITÀ |
| 1 ANNI* | 1 ANNI* | 1 ANNI* | 6 MESI* | 6 MESI* |
| Verificare l'usura del perno e della rondella. | ||||
| Verificare le saldature e l'orizzontalità dell'anta. | ||||
| *Lo schema riportato è relativo ad un ambiente di lavoro normale. (non ambiente marino o particolarmente aggressivo.) |
||||

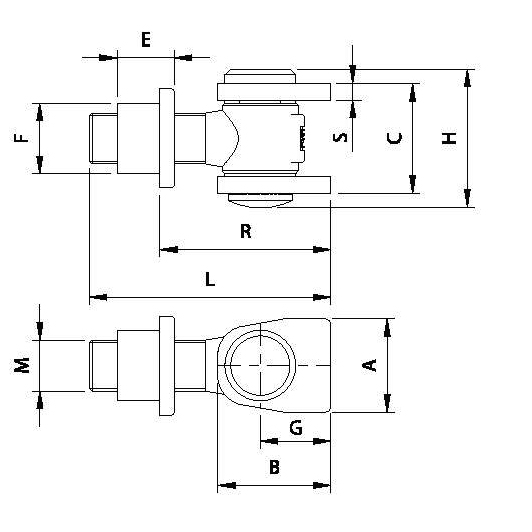

| Art. | Codice | A | B | C | E | F | G | H | L | M | R | S | PORTATA COPPIA Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135-M18 | FC-5092-18 | 33 | 40 | 39 | 20 | Ø25 | 25 | 49 | 85 | M18 | 50-70 | 6 | 125 |
| 135-M22 | FC-5092-22 | 40 | 47 | 53 | 20 | Ø27 | 27 | 64 | 95 | M22 | 55-80 | 8 | 220 |

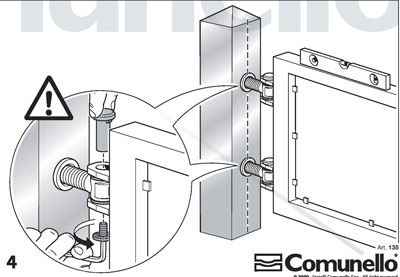

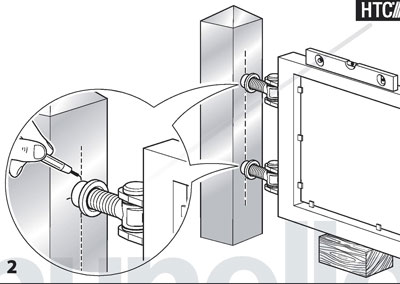

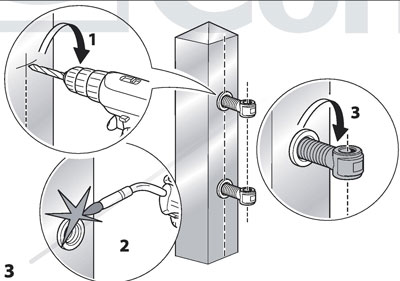

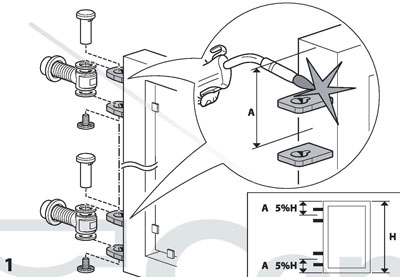

ISTRUZIONI PER IL MONTAGGIO:
